Vitrina de protección
Si los modelos no se guarecen dentro de un ambiente cerrado, pronto se deteriorarán a causa del polvo y las manos
intrusas.

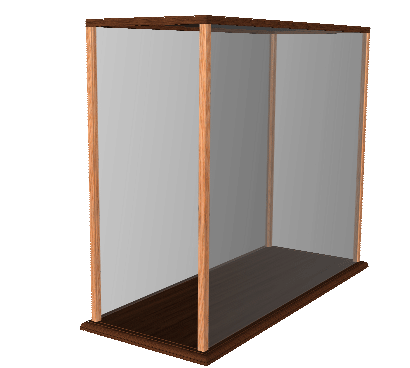

Esta es la descripción de la construcción de una vitrina de 1,20 × 0,45 × 0,975 m. La base es de
1,25 × 0,50 × 0,03 m.
Herramientas
Las propias del taller de carpintería
Materiales
Listones, tablas, vidrios o acrílicos
(ver más abajo)
Ante todo, se debe decidir si se usa vidrio o lámina acrílica tipo Plexiglass ®.
Por el tamaño de la vitrina, los vidrios deberían ser de mínimo 4 mm de espesor, pues usarlos más
delgados es un riesgo por posibles roturas (sobra decir que una rotura de vidrios será fatal para el modelo,
pues los pedazos al caer, romperán y estropearán más de una pieza).
Esto se obvia si se usa lámina acrílica transparente, cuya ventaja es la resistencia. Pero como desventajas, debemos
anotar su mayor costo y su mayor flexibilidad (esto último es algo inconveniente, pues es posible que las caras grandes de la
vitrina no queden completamente planas).
Es importante medir, cortar y fresar con precisión pues de lo contrario los vidrios o las láminas acrílicas
quedarán forzadas o flojas y no se obtendrá el paralelismo entre las caras de la vitrina, con el consiguiente
mal aspecto de la misma

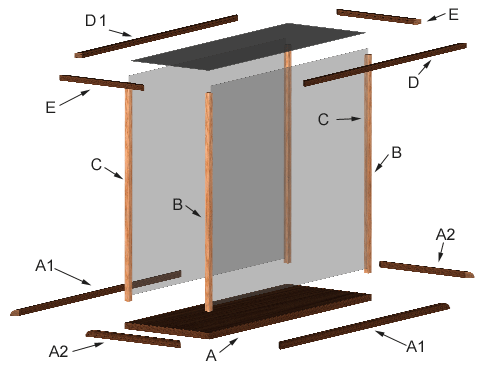

En la vista de ensamble adjunta no se muestran las piezas F, G, H e I, ni los vidrios laterales. Las molduras A1 y A2 son opcionales.
Las dimensiones de los diferentes elementos son:
- A - Base 1250 × 500 × 30 mm (es 1)
- B - Parales frontales 950 × 23 × 23 mm (son 2)
- C - Parales traseros 950 × 23 × 23 mm (son 2)
- D - Larguero frontal 1200 × 23 × 23 mm (es 1)
- D 1 - Larguero trasero 1200 × 23 × 23 mm (es 1)
- E - Lateral superior 450 × 23 × 23 mm (son 2)

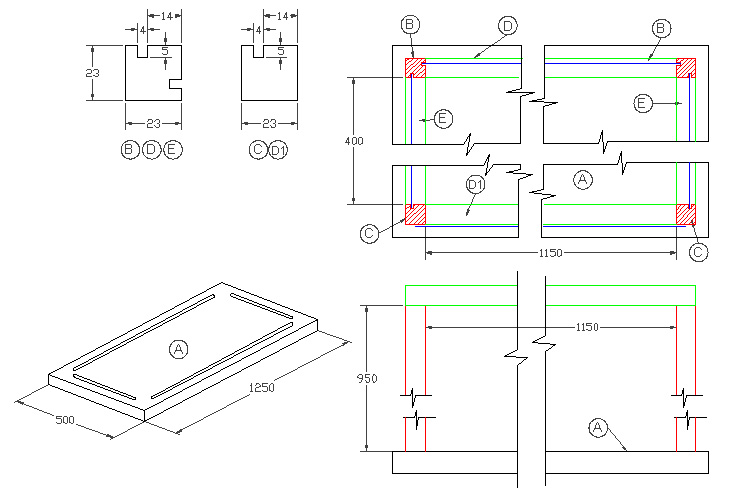

A los listones de 23 mm se les hacen ranuras de 4 mm de ancho por 5 mm de profundidad para alojar los vidrios, usando
la sierra circular y/o la fresadora, de acuerdo con el dibujo adjunto.
Se ensamblan provisionalmente los dos parales frontales con su vidrio y se mide la distancia entre dichos parales, para
trasladarla a la base y hacer las marcas donde se pegarán posteriormente. Se hace lo mismo con los vidrios laterales
y, después de medir y marcar, tendremos definidas las posiciones de los 4 parales.
Marcadas las posiciones de los parales, procedemos a fresar las 4 ranuras donde entrarán los vidrios en la base.
Tener presente que el vidrio posterior entrará en la base en una ranura que no coincide con ninguna ranura de los parales
posteriores, sino que va alineada con la cara exterior de estos parales.

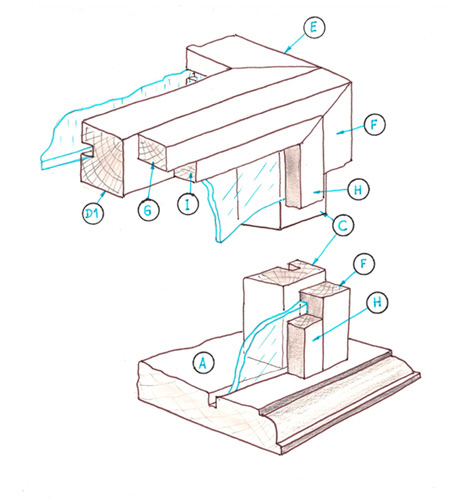

El vidrio posterior entra en una ranura en la base, pero en los parales no entra en ranuras sino que se adosa a la estructura provista de un
marco (F y G) y se fija con pisavidrios (H e I).
Las dimensiones de estos elementos son:
- F - Marco vertical 975 × 15 × 15 mm (son 2)
- G - Marco horizontal 1200 × 15 × 15 mm (es 1)
- H - Pisavidrios lateral 960 × 10 × 10 mm (son 2)
- I - Pisavidrios superior 1170 × 10 × 10 mm (es 1)
Excepto los parales y la base, todos los elementos se ensamblan en sus extremos con cortes a inglete de 45°. Esto garantiza que las ranuras no se vean en los extremos expuestos.

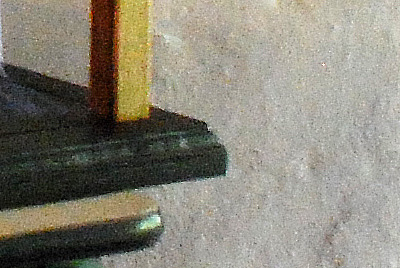

El borde de la base se puede fresar para darle un adorno. En vez de esto, se podría aplicar una moldura en los cantos...
...y en los cantos exteriores de los dos parales frontales, se puede hacer un rebajo a media caña, para darles más vida.

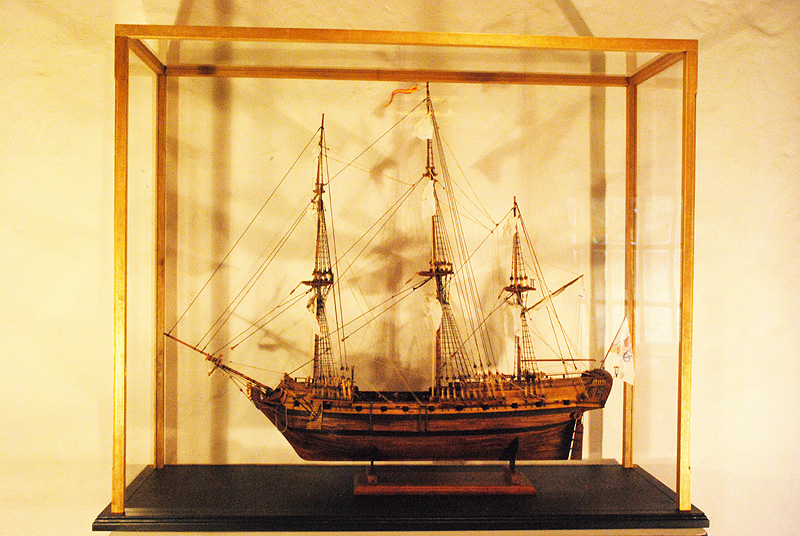

La vitrina terminada y... habitada.
