Ojos de buey para casco y cabinas
Los ojos de buey son orificios circulares practicados en los mamparos exteriores de los barcos para proveer de
ventilación e iluminación a los alojamientos interiores. Se realizan de forma circular para disminuir tensiones y contribuir a la
resistencia, ya que estando próximos a la cubierta principal son propensos a recibir golpes de mar de mucha violencia.
En general constan de dos cierres, uno de vidrio reforzado y otro mediante una tapa metálica que provee estanqueidad en caso de rotura
del cristal, Wikipedia.
Las dimensiones que se indican son para un modelo en escala 1:75.
He aquí una propuesta para la construcción de estos elementos...
Herramientas
Trozo sobrante de lámina de
poliestireno cal. 40
Broca de 3,6 mm
Cuchillas de corte
Lija fina de mano
Materiales
Lámina de poliestireno cal. 20
Sorbetes o pitillos plásticos
Pegante de CA
Se utilizarán tiras de poliestireno cal. 20, de 7 mm de ancho y pitillos o sorbetes plásticos de 3,6 mm de diámetro. Son ideales aquellos que se usan como agitadores para el azúcar en el café.

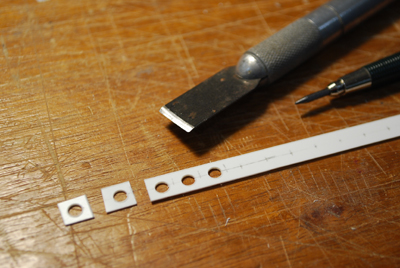

Hacemos marcas cada 7 mm para perforar y otras, desplazadas, cada 7 mm también, para cortar.
Perforamos con broca de 3,6 mm de diámetro y, al cortar, obtendremos cuadrados de poliestireno cal. 20,
de 7 mm de lado con una perforación en el centro.

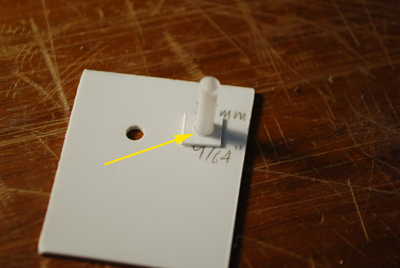

En un trozo de lámina de poliestireno cal. 40 hacemos una perforación de 3,6 mm (9/64”)...
...y montamos un cuadrado perforado en un trozo de pitillo, y el conjunto en el trozo de poliestireno cal. 40.
Introducimos un extremo del tubo en la perforación del trozo de calibre 40, apoyamos el tubo y el cuadrado contra una
superficie plana y dura y tendremos que, de aquí en adelante, los tubos sobresaldrán del cuadrado una distancia
constante, igual al espesor del trozo de calibre 40. Con esto, todos los ojos de buey sobresaldrán una distancia igual.
En la unión entre tubo y cuadrado (ver imagen ampliada), aplicamos pegante “instantáneo”
de CA.

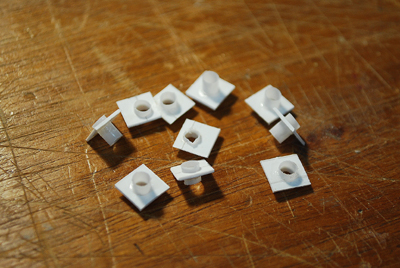

Una vez firme la unión...
...cortamos los tubos a la distancia apropiada para ser insertados (de adentro hacia afuera) en sus lugares.
