Hacer cuadernales
Un cuadernal es un conjunto de dos o tres poleas colocadas paralelamente dentro de la misma armadura, similares a los motones dobles,
aunque de forma más elaborada (parecidos a una pera) y más abultados que estos.
Haremos cuadernales “de 2 poleas”, a partir de redondos, como se describe a continuación.
Herramientas
Mototool y su pedestal
Broca de 1,5 mm
Broca de 0,8 mm
Sierra caladora de vaivén
Mini-tambor lijador
Disco abrasivo delgado
Papel de lija, varias graduaciones
Materiales
Redondo de madera dura de ø 10 mm
Sobre el redondo marcamos las líneas de corte, cada 4 mm y, entre éstas, los puntos donde perforamos con la broca de 0,8 mm. Las perforaciones están separadas 1,5 mm.
Con la sierra de vaivén se corta el listón por los puntos marcados, con lo cual obtendremos “tajadas”
de unos 4 mm de espesor, apropiadas para cuadernales en escala 1:50.

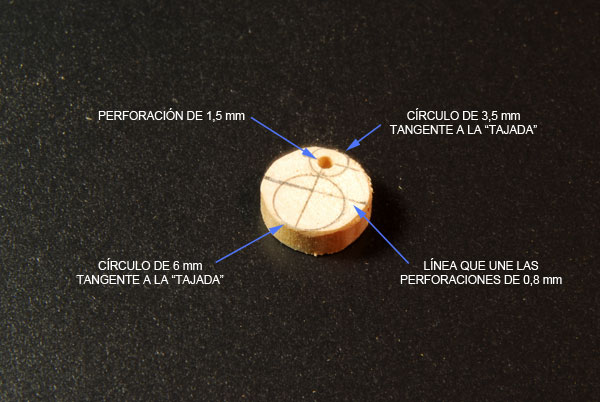

Sobre las piezas obtenidas dibujamos la pera, con 2 círculos de diferente diámetro. En el centro del menor, perforamos
con la broca de 1,5 mm.

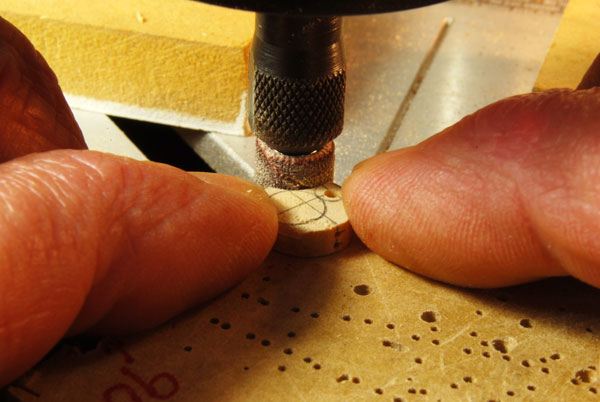

Con el tambor de lijado montado en el mototool en su pedestal, redondeamos los bordes hasta obtener la forma final...

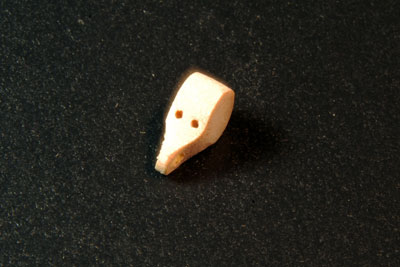

...y hacemos igual en las caras planas donde está la perforación de 1,5 mm, para que esta zona quede más delgada que el cuerpo del cuadernal.

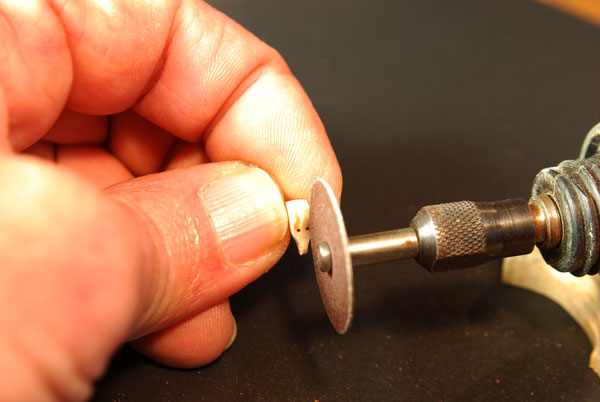

Montamos el disco de corte en el mototool y, haciendo gala de pulso firme, labramos sobre cada perforación de 0,8 mm, una ranura (no muy profunda para no debilitar la pieza).
A pesar de las 30000 revoluciones que puede dar el mototool, es mejor —aunque más lento—,
trabajar a baja velocidad para disminuír la fuerza centrífuga que tratará de lanzar la pieza por la tangente

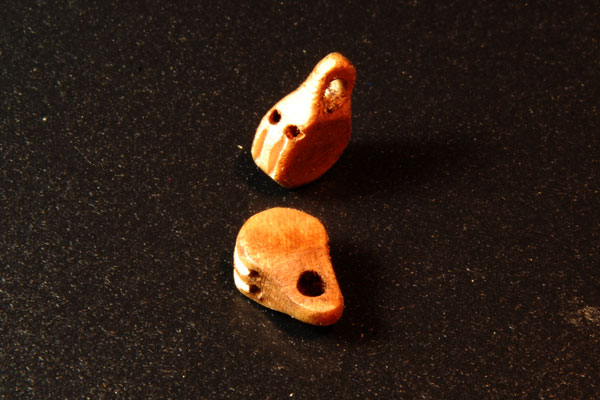

Se matan los filos con lija media y se pule el cuadernal con lijas de diferente graduación, hasta obtener piezas como estas...
